Montagem do quadro

Vou mostrar hoje o processo de montagem do quadro que eu usei.

Para obter informações sobre a montagem utilizei o seguinte manual:



Open publication - Free publishing - More howto

Obs.: Esse manual refere-se a Prusa-Mendel V1

Qual a diferença que realmente faz a diferença?

Seguinte:

Na Prusa V1 são utilizados duas folhas de madeira(Thick Sheet). Uma menor(140mm×225mm) onde são aparafusados os suportes para rolamentos ou buchas e outro maior(225mm×225mm)que será a base para a mesa.




Na Prusa V2 é utilizado somente a folha maior com os eixos virados para cima da barra rosqueada.



Você também pode fazer igual a Prusa V1 mas terá que colocar alguns pedaços de madeira para calçar.


Fonte: http://richrap.blogspot.com.br

Vi que muitas pessoas preferem usar duas folhas de madeira por ser mais simples regular a distancia entre os dois eixos.

Eu optei por seguir o projeto original e realmente dá trabalho. Mas depois de algumas tentativas você pega o jeito.

Outro detalhe que pode de poupar muito tempo e trabalho é não colocar a quantidade de porcas e arruelas que o manual manda colocar próximo ao suporte do motor do eixo Y.

Vou explicar melhor mostrando as fotos de como errei:

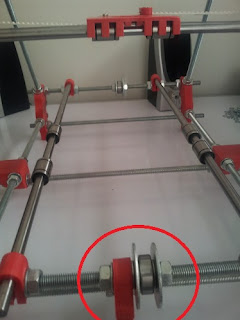

Seguindo as instruções do manual coloquei duas porcas e duas arruelas entre a guia da correia e o suporte do motor.
O problema vem na hora de instalar o motor. Como o eixo é curto a polia não fica alinhada com a guia da correia.

Aqui está a forma correta para quem comprou motores com eixo de 2.5cm.
Uma arruela é suficiente.




Segue abaixo algumas informações úteis durante a montagem:

Distancia interna entre os suportes dos triangulo:

290mm

Distancia interna entre os suporte da frente, superiores e traseiros:

234mm

Distancia interna entre as duas barras lisas do eixo Y:

140mm

No próximo post vou colocar como montei as correntes.

Abraços.
